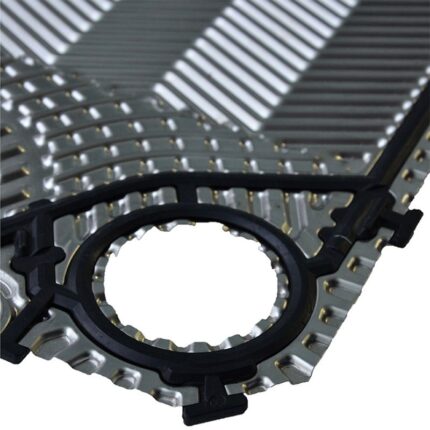

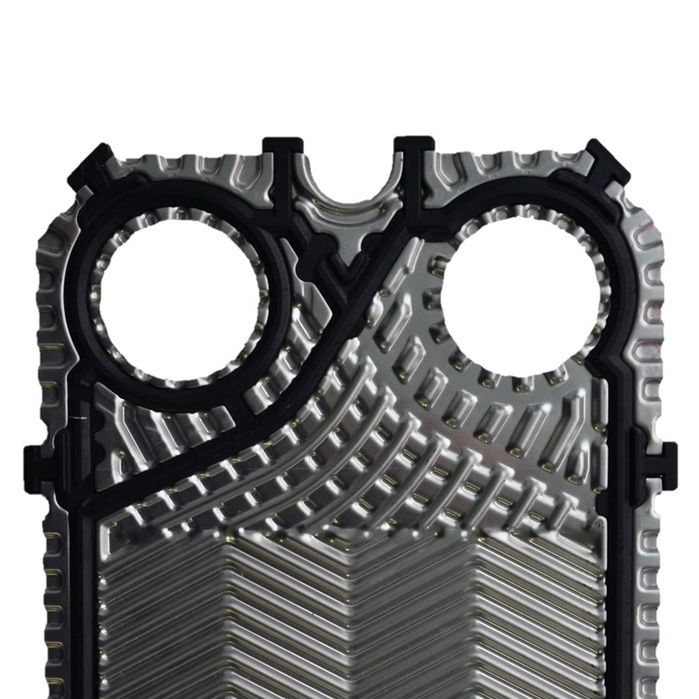

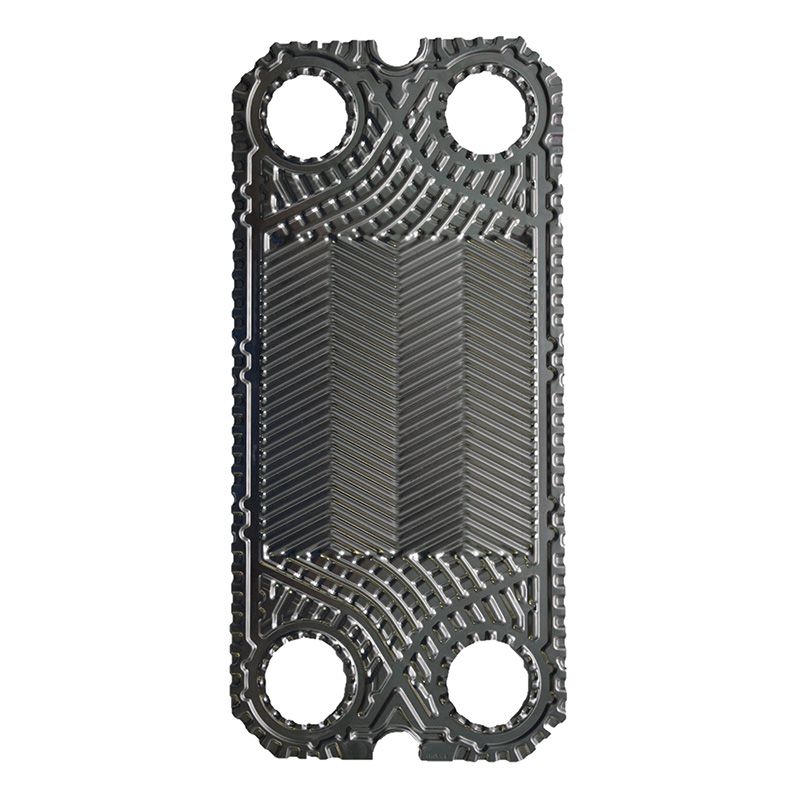

Пластины для теплообменников Феникс APR-8 обеспечивают эффективный теплообмен в различных системах отопления, водоснабжения, охлаждения. Долгий срок службы достигается за счет высокого качества материалов. Пластины подбираются в зависимости от решаемых задач теплообменного аппарата.
Стоимость пластины Феникс APR-8 зависит от толщины, материала, типа рифления и других параметров.
Толщина
Производитель предлагает пластины различной толщины – 0,4; и 0,5; мм. Для определенного теплообменника этот параметр подбирается в соответствии с рабочим давлением и качеством жидкостной среды. Изделие используется для среднего давления (до 1,6 МПа).
Материал
Долговечность и эффективность работы теплообменника зависят от материала изготовления пластин. Высокая температура и агрессивные вещества в жидкостных средах негативно влияют на стандартные сплавы.
| Обозначение материала |
Российский аналог материала |
| AISI304 |
08Х18Н10 |
| AISI316 |
08Х17Н13М2 |
Тип рифления
Коэффициент теплообмена зависит от типа рифления. Пластины производятся с двумя видами рисунка:
- ТК (мягкий), обеспечивает высокий напор, но уменьшает теплопередачу.
- TL (жесткий), обеспечивает высокий уровень теплообмена, но снижает напор.
Жесткий тип рифления способствует турбулизации жидкостного потока, поэтому в таких пластинах меньше накипи.
Тип пластины
В зависимости от предназначения, пластины имеют открытые и закрытые отверстия. К основным типам пластин относятся:
- Глухая (код 0000), без входных отверстий, используется для создания прослойки воздуха между прижимной плитой и пластиной;
- Проходная (код 1234), с 4-мя открытыми портами для циркуляции двух сред;
- Поворотная (код 1200), с заглушенными 3-им и 4-ым портами.
При сборке теплообменника первую и последнюю пластины устанавливают глухие, остальные – проходные.
Какой выбрать типоразмер, материал или рисунок лучше всего уточнить у специалиста. Инженеры компании «ГСК СК» дадут вам подробную бесплатную консультацию. Если вы решили самостоятельно заказать комплектующие, укажите серийный номер ПТО.
