Пластина XG20 используется в теплообменниках Danfoss XG20 и предназначена для обеспечения процесса обмена тепла. Параметры элемента зависят от предназначения оборудования, его мощности и нагрузок. Срок службы пластины может достигать 15 лет.

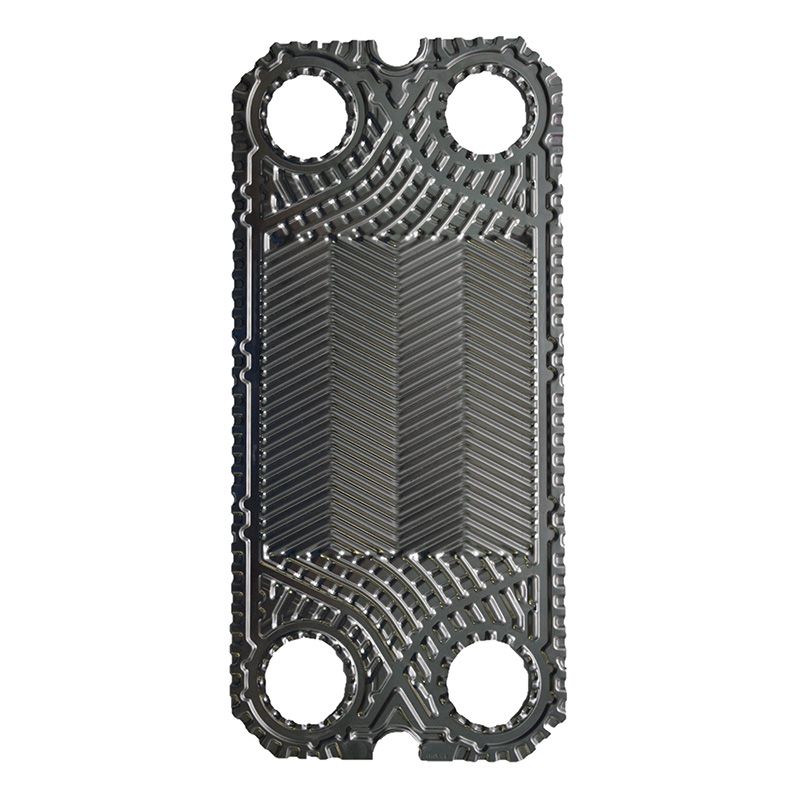

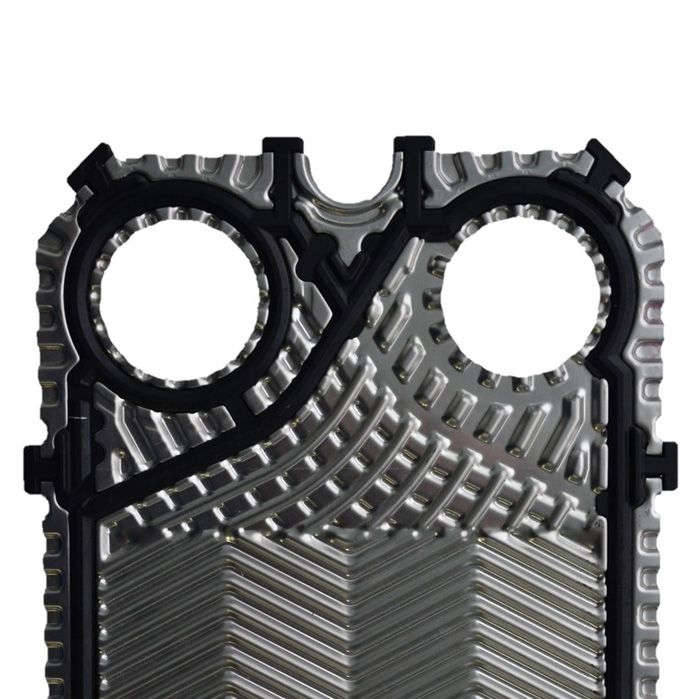

Пластина XG20 применяется для разделения жидкостных потоков. С двух сторон она имеет гофрированную поверхность, которая способствует турбулизации сред. Благодаря особому рифлению «елочкой» потоки равномерно распределяются по всей пластине.
Стоимость пластины зависит от следующих характеристик:
Толщина
Производитель предлагает пластины различной толщины – 0,4; 0,5; 0,6; 0,8 или 1 мм. Для определенного теплообменника этот параметр подбирается в соответствии с рабочим давлением и качеством жидкостной среды. Изделие используется для среднего давления (до 1,6 МПа).
Материал
Долговечность и эффективность работы теплообменника зависят от материала изготовления пластин. Высокая температура и агрессивные вещества в жидкостных средах негативно влияют на стандартные сплавы.
| Материал |
Российский аналог |
Тип среды |
| AISI304 |
08Х18Н10 |
Не агресивная: вода, пар, этиленгликоль, масло и т.п. |
| AISI316 |
08Х18Н10Т |
Не агресивная: вода, пар, этиленгликоль, масло и т.п. |
| Titan |
ВТ 1-0 |
Агрессивная: Кислоты, щелочи |
| SMO254 |
10Х17Н13М2Т |
Агрессивная: Морская вода, солевые растворы |
| Hastelloy |
ХН65МВ |
Агрессивная: Высокие температуры и давление |
Тип рифления
3 типа пластин – L, M, H. Отличием пластин в теплогидравлических характеристиках обусловлено разным профилем штамповки полусферических углублений (меняется относительный шаг и глубина).
Тип пластины
В зависимости от предназначения, пластины имеют открытые и закрытые отверстия. К основным типам пластин относятся:
- Глухая (код 0000), без входных отверстий, используется для создания прослойки воздуха между прижимной плитой и пластиной;
- Проходная (код 1234), с 4-мя открытыми портами для циркуляции двух сред;
- Поворотная (код 1200), с заглушенными 3-им и 4-ым портами.
При сборке теплообменника в конце устанавливают глухую пластину, а все остальные – проходные.
Какой выбрать типоразмер, материал или рисунок лучше всего уточнить у специалиста. Инженеры компании «ГСК СК» дадут вам подробную бесплатную консультацию. Если вы решили самостоятельно заказать комплектующие, укажите серийный номер ПТО.
